固定抱索器索道轉彎用托壓輪 CN 202944332 U

摘要

本實用新型公開了一種固定抱索器索道轉彎用托壓輪，屬于煤礦固定抱索器索道轉彎裝置；旨在提供一種能夠在巷道內實現索道水平轉彎運行的固定抱索器索道轉彎裝置。它包括輪架、設在該輪架上帶有導向槽的托輪；在托輪（1）的一側上方有垂直設在輪架（3）上的壓輪（2），該壓輪上的導向槽（4）中心面與托輪（1）的導向槽（4）中心面共面。本實用新型能夠保證固定在鋼絲繩上的固定抱索器順利通過，具有結構簡單、安裝維修方便、安全可靠等優點；是一種適合于礦山使用的固定抱索器索道轉彎裝置。

權利要求(1)

1.一種固定抱索器索道轉彎用托壓輪，包括輪架、設在該輪架上帶有導向槽的托輪；其特征在于:在托輪(I)的一側上方有垂直設在輪架(3)上的壓輪(2)，設該壓輪上的導向槽(4)中心面與托輪(I)的導向槽(4)中心面共面。

說明

固定抱索器索道轉彎用托壓輪



技術領域

[0001] 本實用新型涉及一種固定抱索器索道轉彎裝置，尤其涉及一種固定抱索器索道轉彎用托輪裝置。

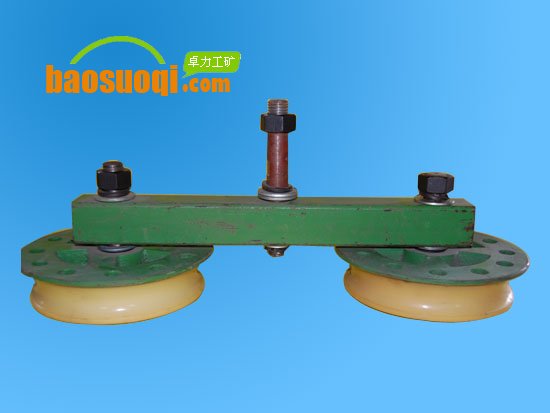

[0002] 背景技術:眾所周知，目前煤礦固定抱索器索道轉彎裝置大多采為水平設置的雙托輪結構，因此只能安裝在有坡度變化的巷道內；若鋼絲繩需在巷道內作水平轉彎運行，用于固定托輪的輪架則會阻礙固定于鋼絲繩上的抱索器通過，從而無法實現水平轉向。

[0003] 發明內容:為了克服現有技術中存在的缺陷，本實用新型旨在提供一種能夠在巷道內實現索道水平轉彎運行的固定抱索器索道轉彎用托壓輪。

[0004] 為了實現上述目的，本實用新型采用以下技術方案:它包括輪架、設在該輪架上帶有導向槽的托輪；在托輪的一側上方有垂直設在輪架上的壓輪，該壓輪上的導向槽中心面與托輪的導向槽中心面共面。

[0005] 與現有技術比較，本實用新型由于采用了上述技術方案，將托輪和壓輪垂直設在輪架的同一側，因此當鋼絲繩作水平轉彎變向運行時，輪架不會妨礙固定在鋼絲繩上的固定抱索器順利通過；具有結構簡單、安裝使用方便等優點。

[0006] 附圖說明:

[0007] 圖1是本實用新型的結構示意圖；

[0008] 圖2是圖1中的A向視圖。

[0009] 圖中:托輪I 壓輪2 輪架3 導向槽4

[0010] 具體實施方式:下面結合附圖和具體的實施例對本實用新型作進一步說明:

[0011] 如圖1所示:輪架3上垂直設有托輪I，該托輪的左側上方有垂直設在輪架3上的壓輪2 ;托輪I和壓輪2的輪面均設有導向槽4，托輪I上的導向槽4中心面與壓輪2的導向槽4中心面共面；托輪I和壓輪2位于輪架3的同一側。
