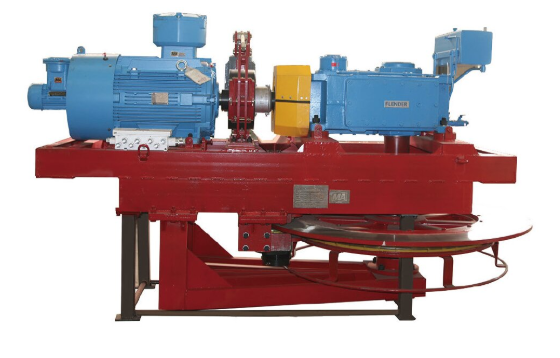

煤礦井下高可靠性架空乘人裝置

1、設備采用變頻調速運行方式，驅動電機采用品牌防爆變頻調速電機;

2、減速機采用空心軸結構型式，主機減速箱與驅動輪實現通軸通鍵直聯加逆止器結構，逆止器選用外置運行方向可調型，驅動軸底部采用支撐式結構;

3、采用蛇形彈簧聯軸器;

4、采用雙盤形制動器，并設有并聯冗余的回油通道，具備閘間隙測量和正壓力監測功能，數據實時上傳，制動器核心部件采用進口元件;

5、配置雙回路液壓站:具備二級制動/恒減速液壓控制方式，所有制動通道均冗余設計，制動模式可調，緊急制動情況下實現線性停車，吊椅無擺動情況;

6、電控系統升級為雙PLC控制系統:一套PLC具有主控功能，另一套PLC具有監控功能，兩套PLC系統數據實時交換，相互監控，并具備互檢及手動切換功能，兩套PLC系統都帶有各自獨立的速度檢測、邏輯控制;

7、采用雙編碼器測速檢測機構:原霍爾傳感器速度保護升級為編碼器，驅動軸端編碼器速度檢測和鋼絲繩端編碼器速度檢測，操作臺實時顯示兩處運行速度數據，可完成速度傳感器之間的相互監控與對比，實現過速、欠速、打滑等保護功能;

8、電機及減速機軸端設置振動保護，實時監測設備振動量并存檔可查;

9、電機、減速機和主軸配置溫度保護;

10、配置鋼絲繩制動裝置，實現檢測速度超限時觸發制動鋼絲繩的功能，并在制動裝置發生作用時，電動機同步停止運行;

11、乘人間距控制保護:機頭、機尾和中間上下人站均采用計時法控制乘坐間距(固定抱索器無此項)。
